안녕하세요, 바르다CCTV입니다.
이번 현장은 경기도 여주시 우만동에 있는 신축 단독주택입니다.
집을 지으실 때 CCTV 배선 네 가닥을 미리 빼두셨어요.
처음에는 준비된 배선에 맞춰 카메라 4대를 설치할 예정이었습니다.
그런데 주차장 쪽도 보고 싶다고 하셔서 한 대를 더 추가해 총 5대를 설치해드렸어요.
기존 배선 네 가닥을 살리고, 주차장 카메라 한 대를 더 연결했습니다.

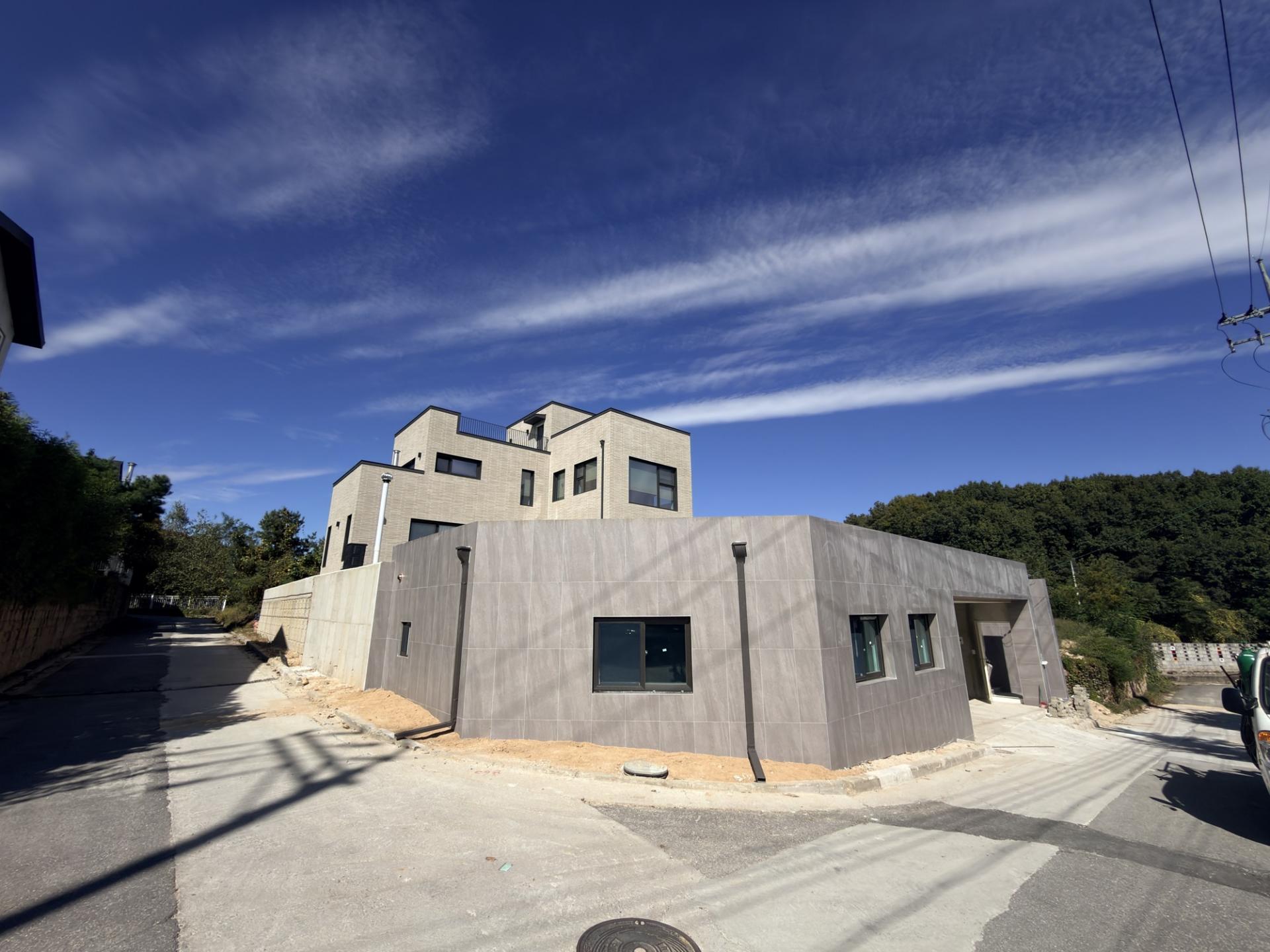

경기도 여주시 우만동의 신축 단독주택 현장입니다.
미리 빼둔 UTP 배선부터 확인했습니다
카메라는 TVT IP 400만 화소 제품입니다.
최대 30프레임까지 지원하는 제품이에요.
설치할 곳은 현관, 뒷길, 옆길, 테라스, 주차장입니다.
주차장 쪽 한 대를 추가하기 위해 가까운 배선을 어디서 연결할 수 있을지 먼저 살펴봤습니다.

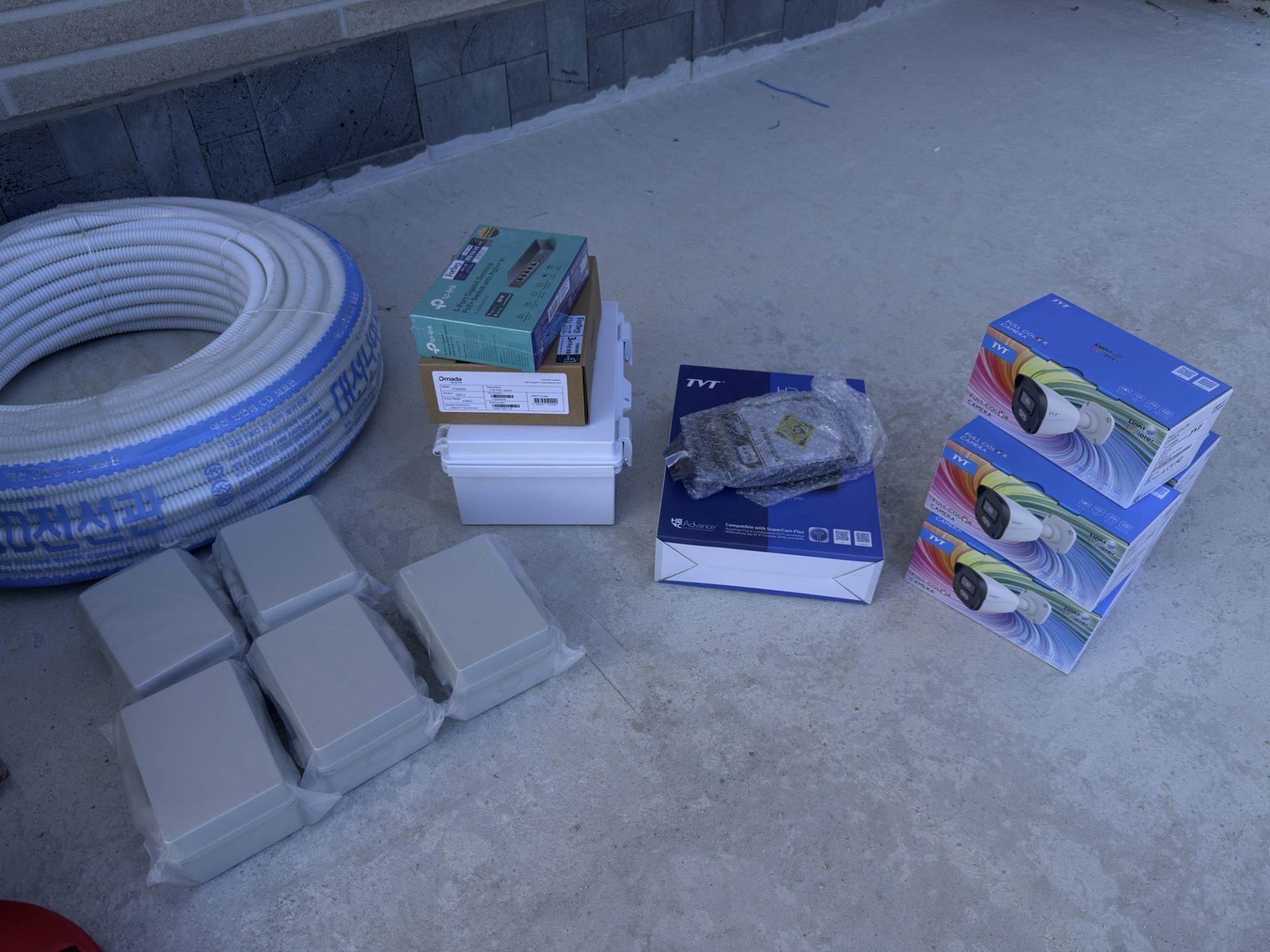

현장에 준비한 카메라와 배선 자재입니다.

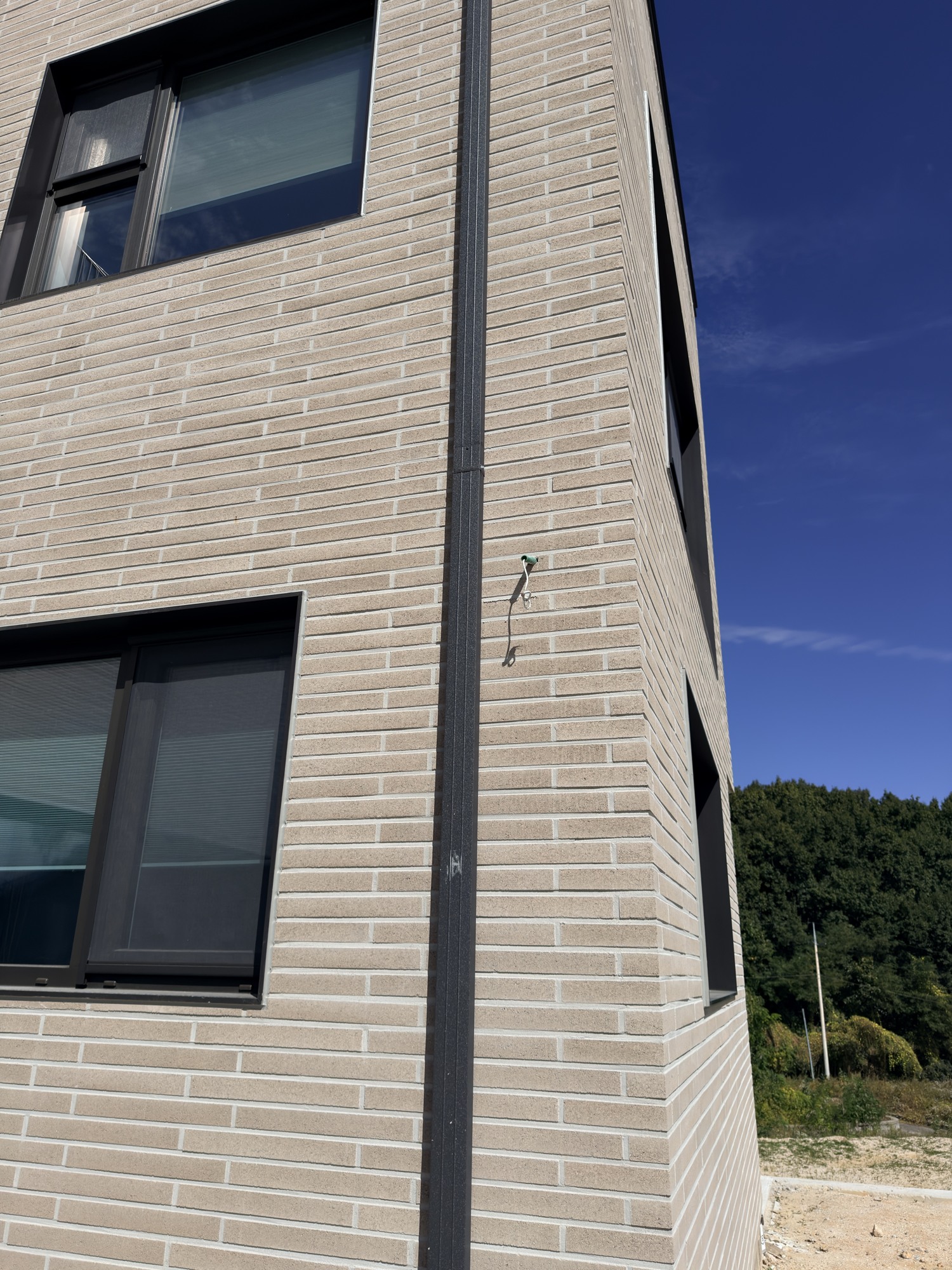

건축 단계에서 미리 포설되어 있던 UTP 케이블을 활용했습니다.
미리 포설된 케이블은 연결 상태부터 확인했습니다.
외벽에서 나온 선은 보호관을 거쳐 접속함 안으로 넣어줬어요.

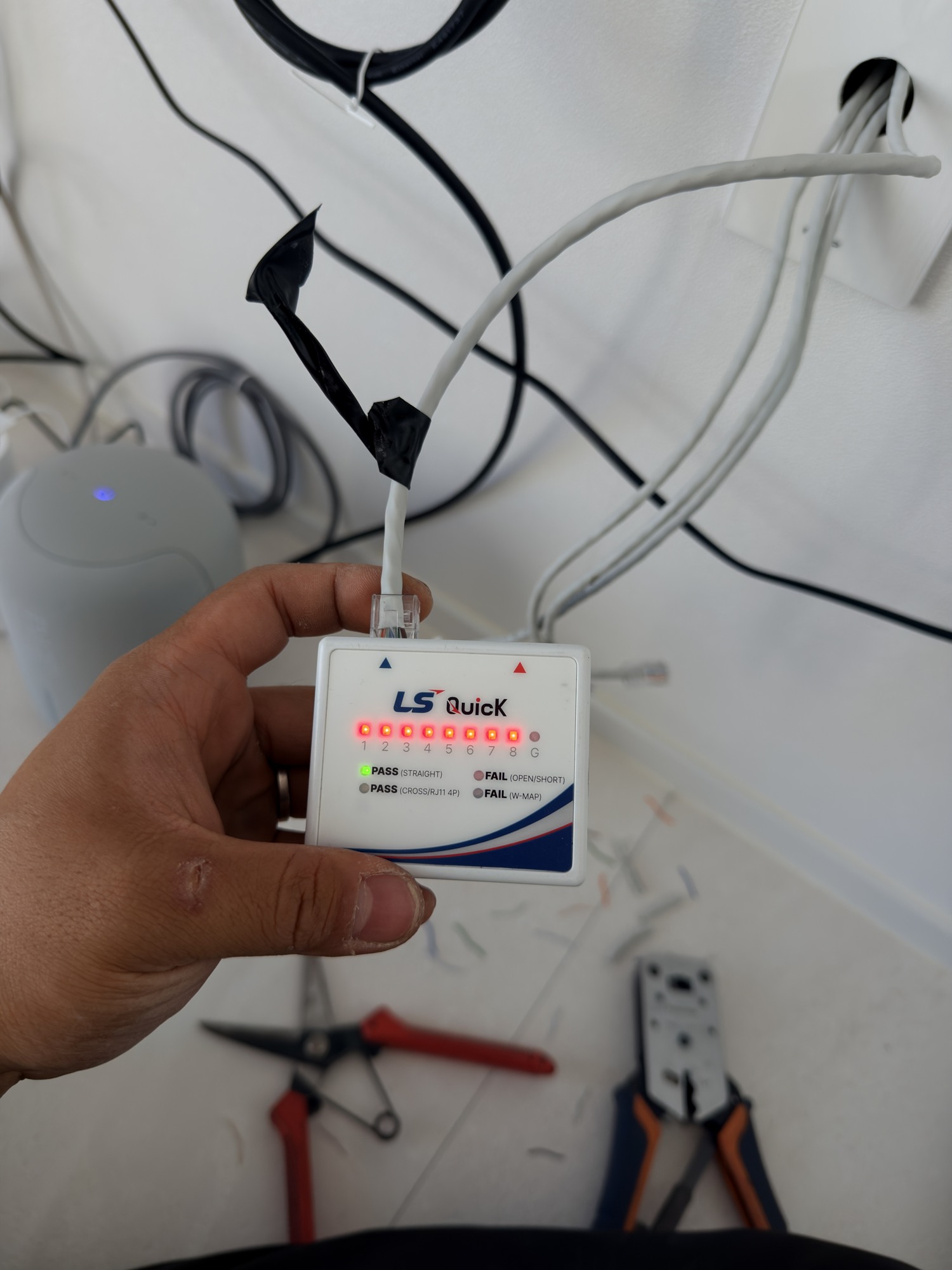

연결 작업 중 케이블 상태를 확인하는 모습입니다.

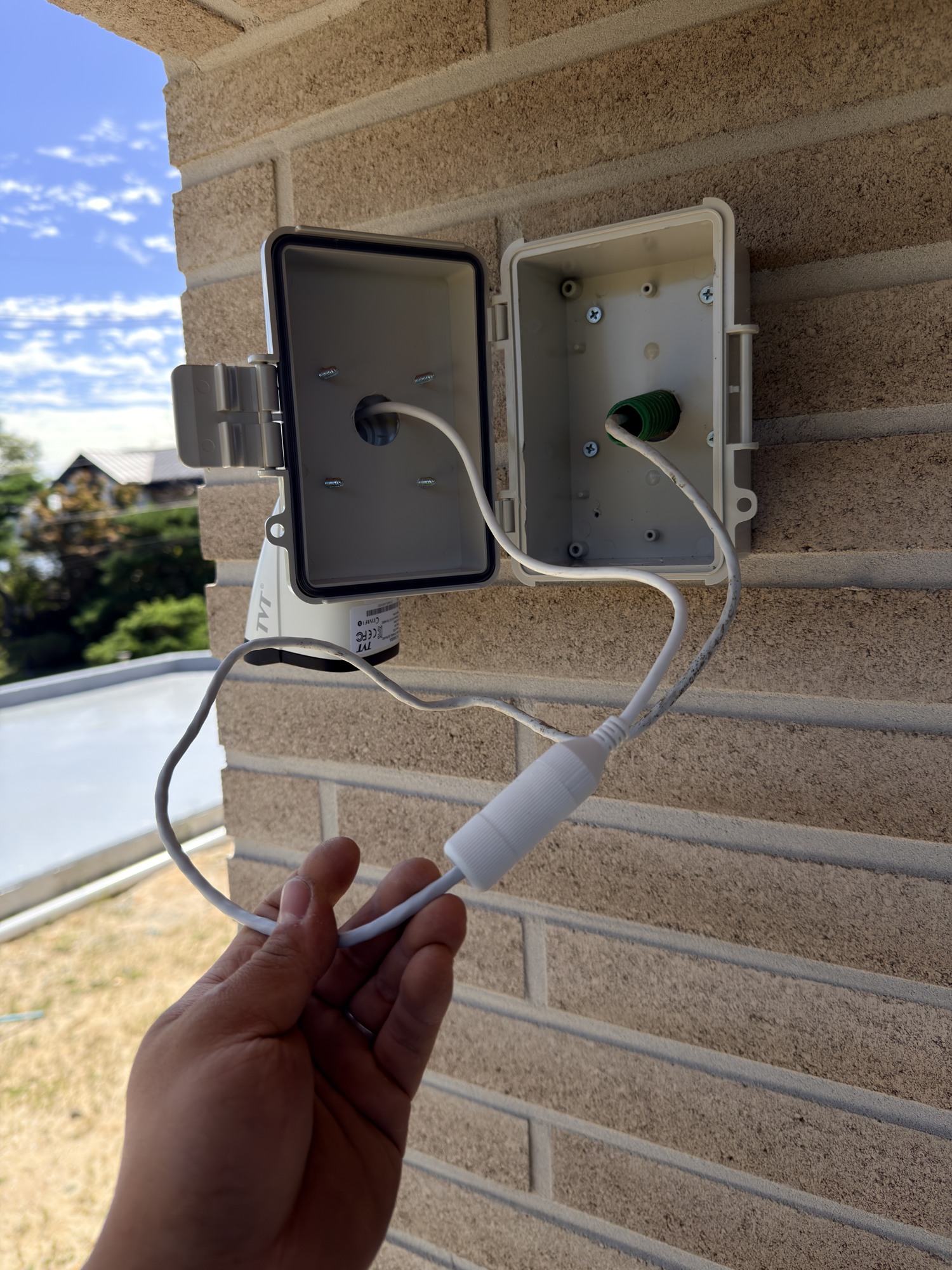

카메라 연결부를 접속함 안쪽에 정리하는 과정입니다.

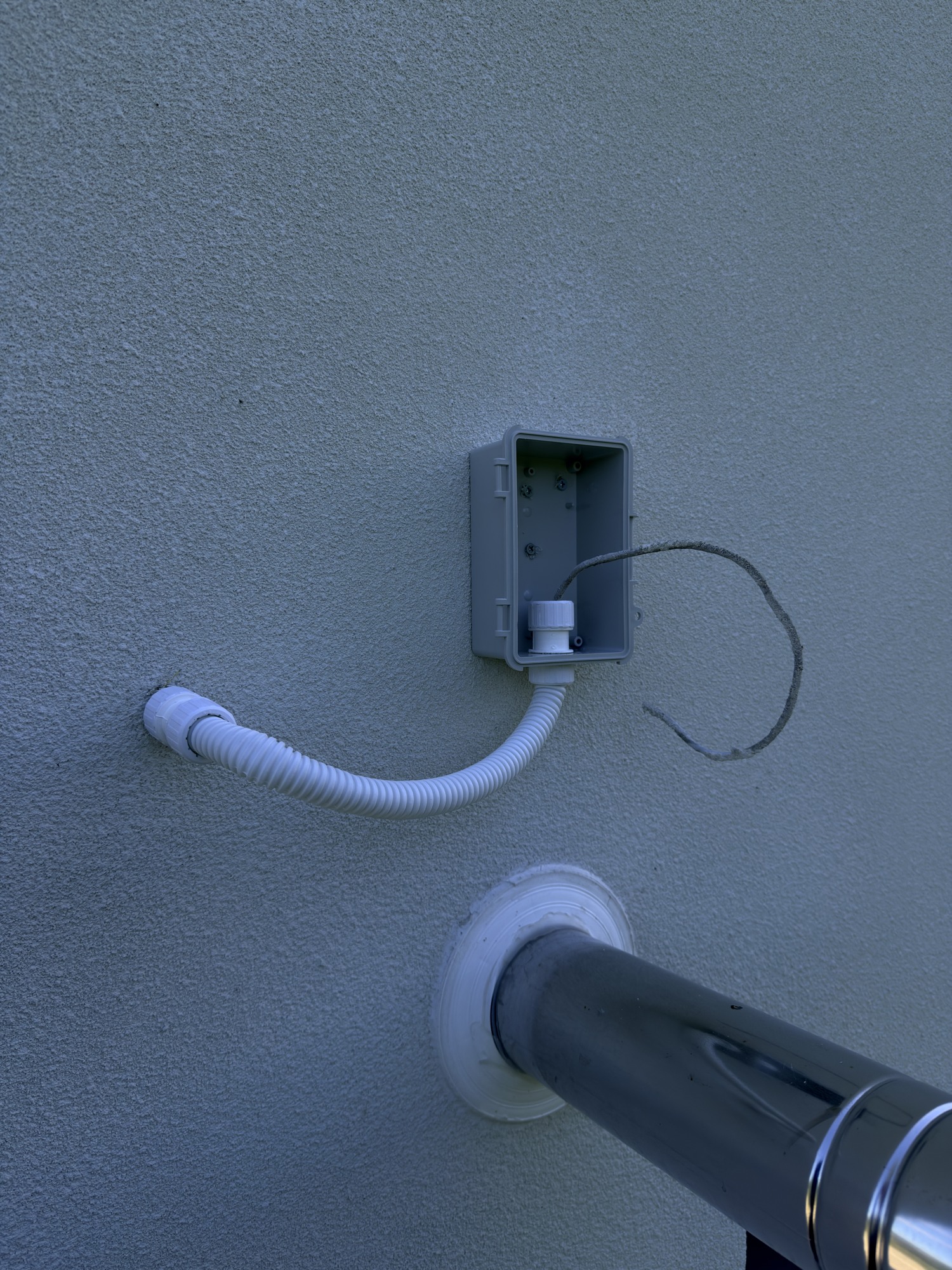

외벽에서 나온 배선은 보호관을 거쳐 접속함으로 연결했습니다.
카메라 설치와 연결부 정리
접속함 안에서 카메라를 연결하고 남은 선을 정리했습니다.
덮개를 닫은 뒤 카메라 방향을 잡아줬어요.
최종 각도는 영상이 모두 나온 뒤 고객님과 함께 다시 조정했습니다.

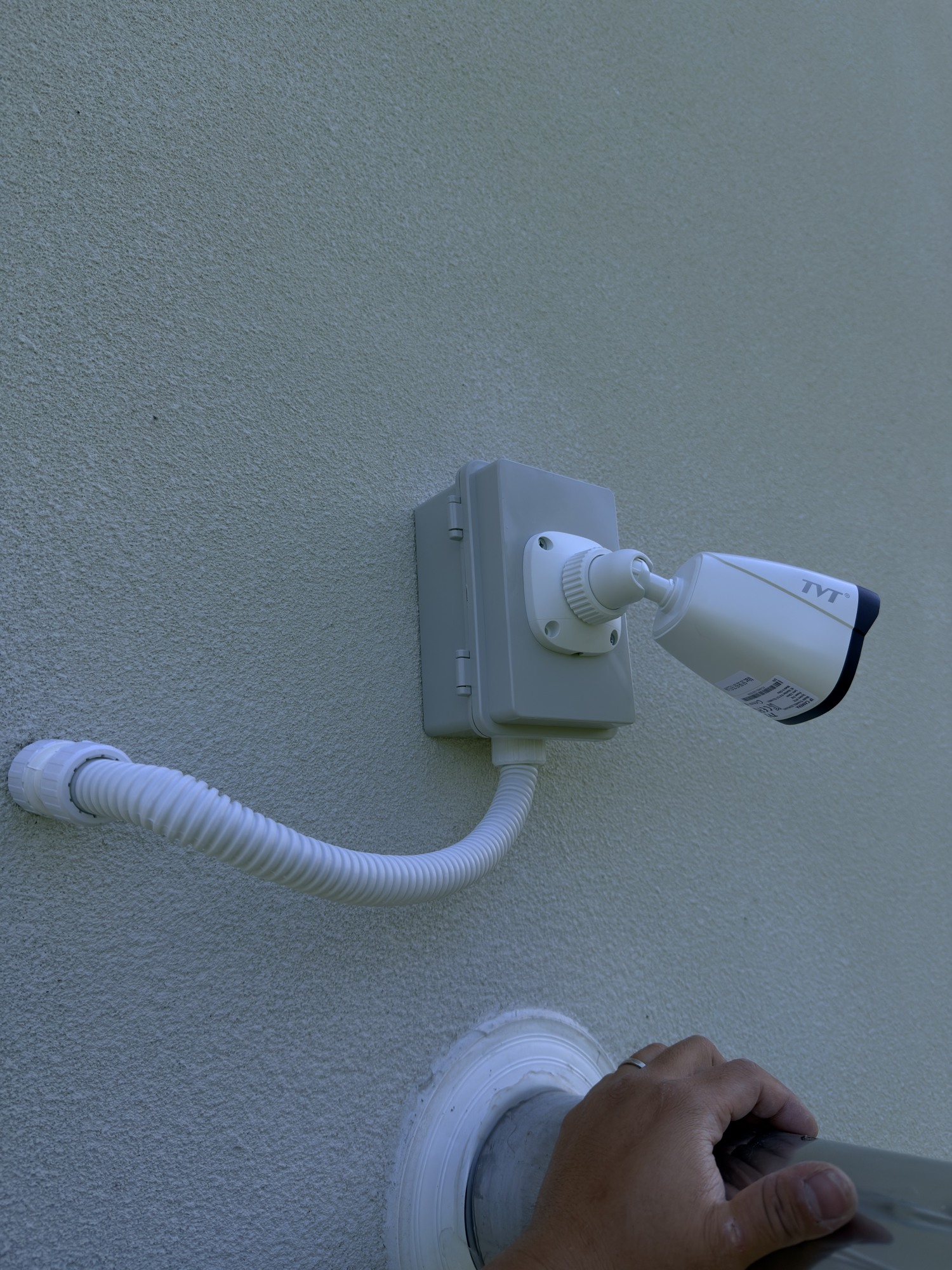

배선 연결과 접속함 정리를 마친 외벽 카메라입니다.

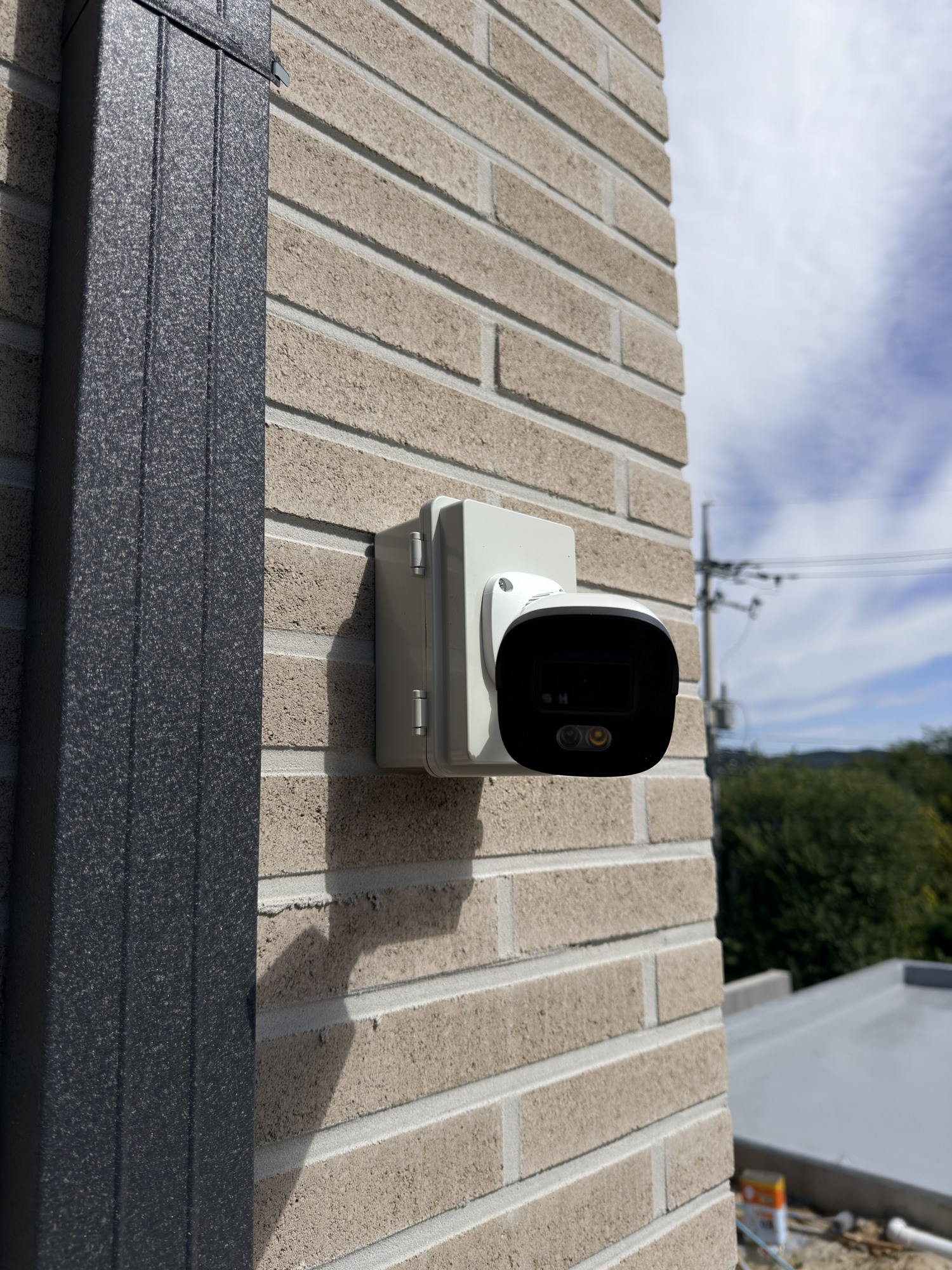

벽면에 설치하고 촬영 방향을 맞춘 TVT IP 카메라입니다.
PD 스위치 허브로 주차장 카메라 추가
주차장과 가까운 기존 케이블에 PD 스위치 허브를 연결했습니다.
여기서 주차장까지 선을 더 빼서 카메라 한 대를 추가했어요.
이렇게 연결하면 녹화기에서부터 주차장까지 선을 새로 끌어올 필요 없이 기존 배선을 활용할 수 있습니다.

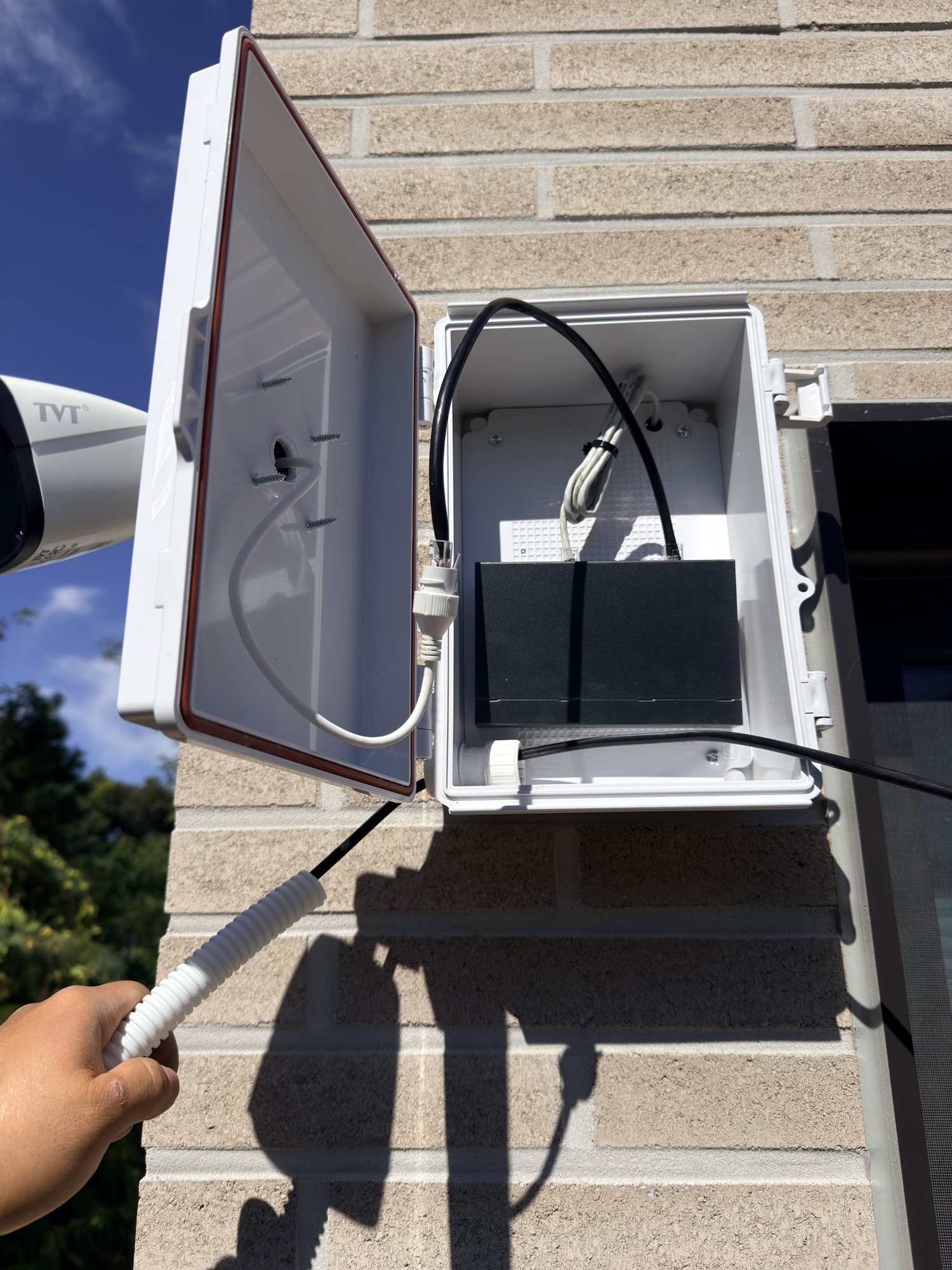

기존 케이블에 PD 스위치 허브를 연결하고 주차장 방향 배선을 추가한 구성입니다.
마당 공사까지 고려한 주차장 배선
마당은 나중에 새로 덮으실 예정이라고 하셨어요.
그 공사까지 생각해서 주차장으로 가는 외부용 UTP 케이블은 CD관 안에 넣었습니다.
선이 그대로 노출되지 않게 관으로 보호하고, 물이 들어가지 않도록 연결 부분도 마감했습니다.

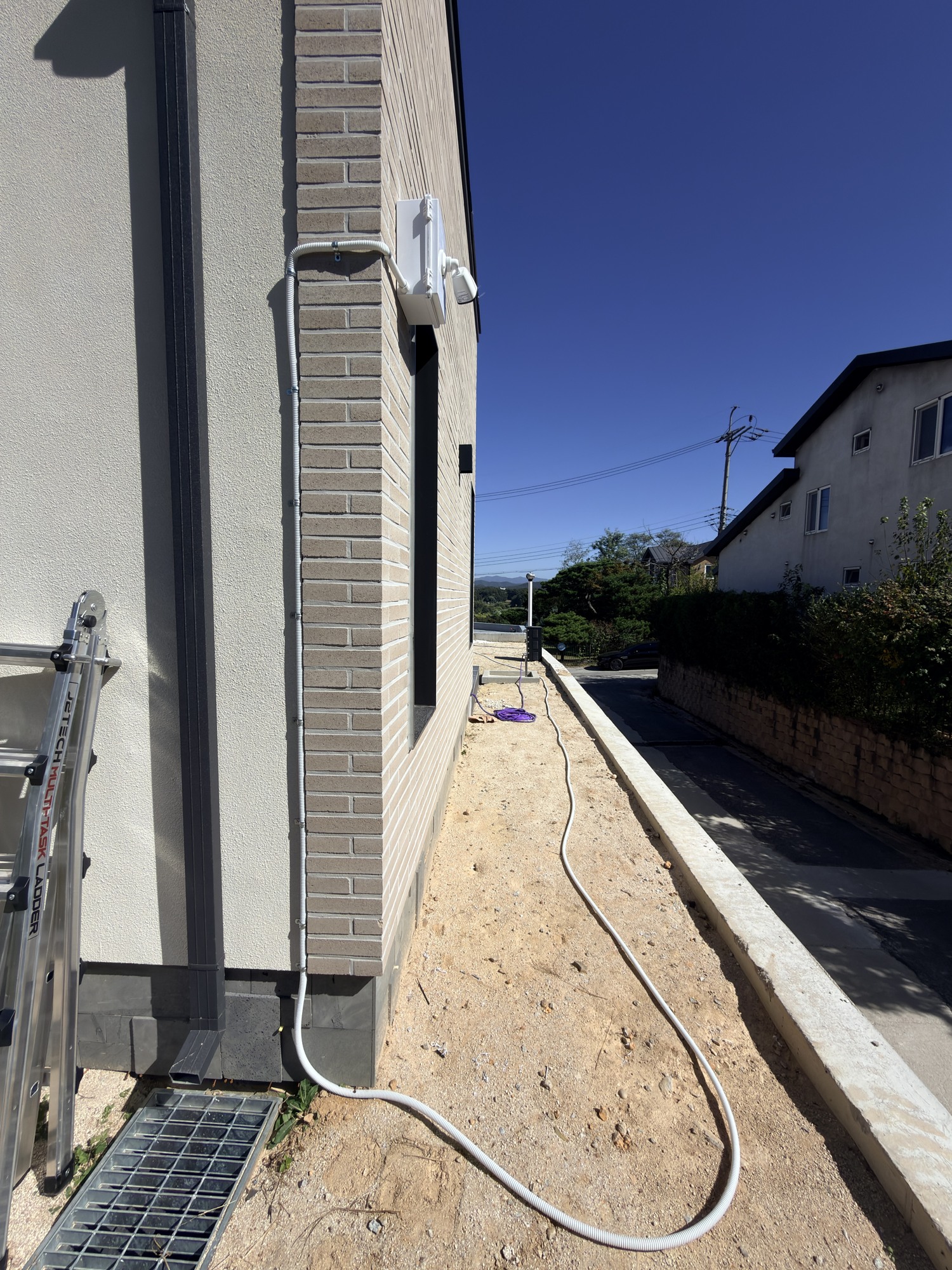

주차장으로 이어지는 배선은 외벽 아래로 내려 마당 쪽으로 연결했습니다.

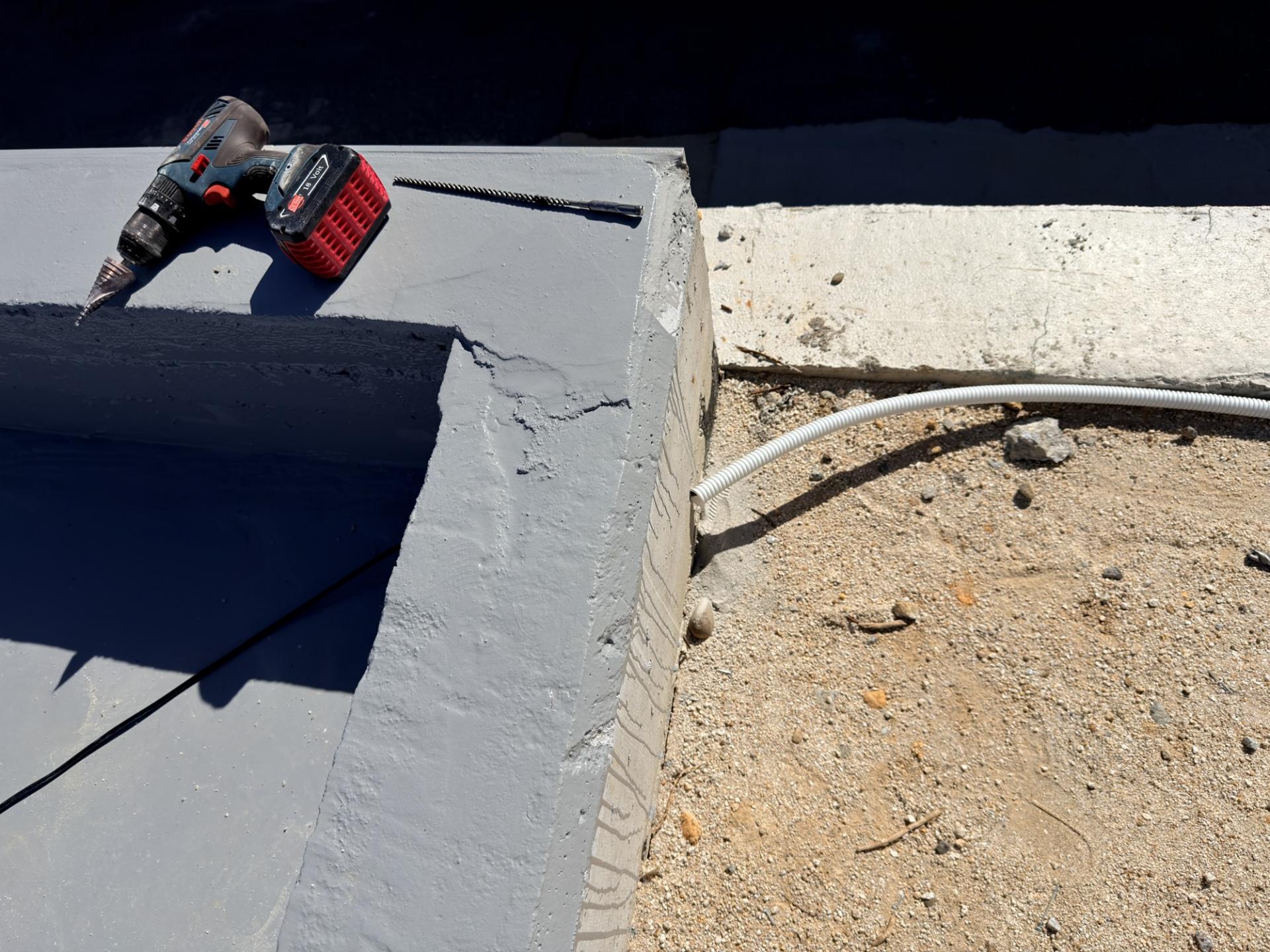

외부용 UTP 케이블을 CD관에 넣어 주차장 쪽으로 이어가는 작업입니다.

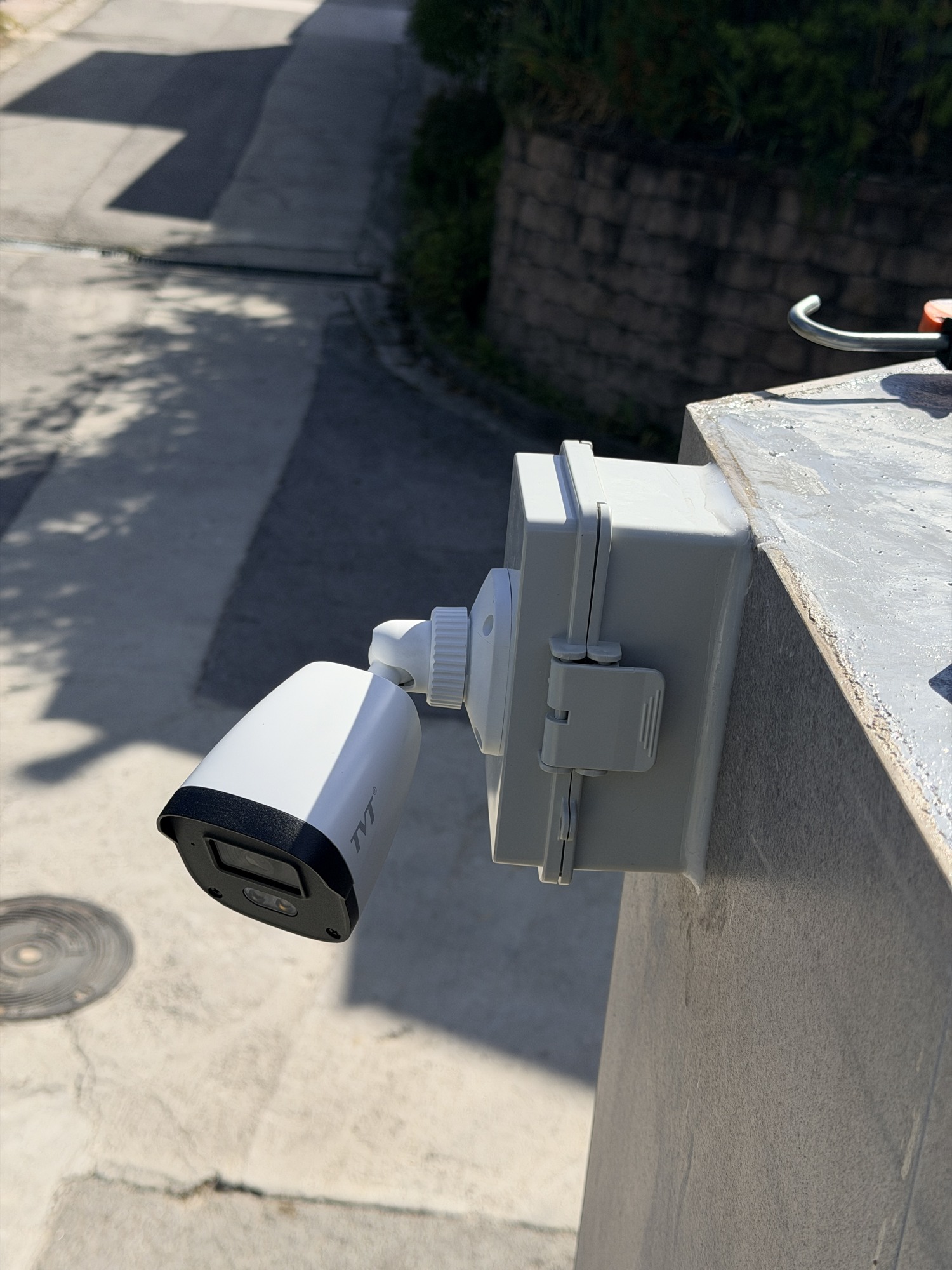

추가로 설치한 주차장 방향 카메라입니다.
작업 중에도 계속 챙겨주신 고객님
작업하는 동안 고객님께서 정말 잘 챙겨주셨어요.
점심 드시라며 직접 불닭볶음면도 끓여주셨습니다.
물을 빼지 않고 소스를 넣으셔서 이날은 국물 있는 불닭볶음면이 됐는데요.
저희 먹으라고 직접 준비해주신 마음이 참 감사했습니다.
그러고는 밥 사 먹으라며 식사비까지 챙겨주셨어요.
중간중간 물도 주시고 커피와 과자도 주셔서 입이 심심할 틈이 없었습니다.
잘 챙겨주셔서 감사했습니다.
작업 중 고객님께서 챙겨주신 커피와 과자입니다.
4TB 저장장치, 예상 저장기간은 약 27일
하드디스크는 4TB로 넣었습니다.
400만 화소 카메라 5대 기준으로 예상 저장기간은 약 27일이에요.
녹화 환경과 화질·프레임·녹화 설정에 따라 실제 저장기간은 달라질 수 있습니다.

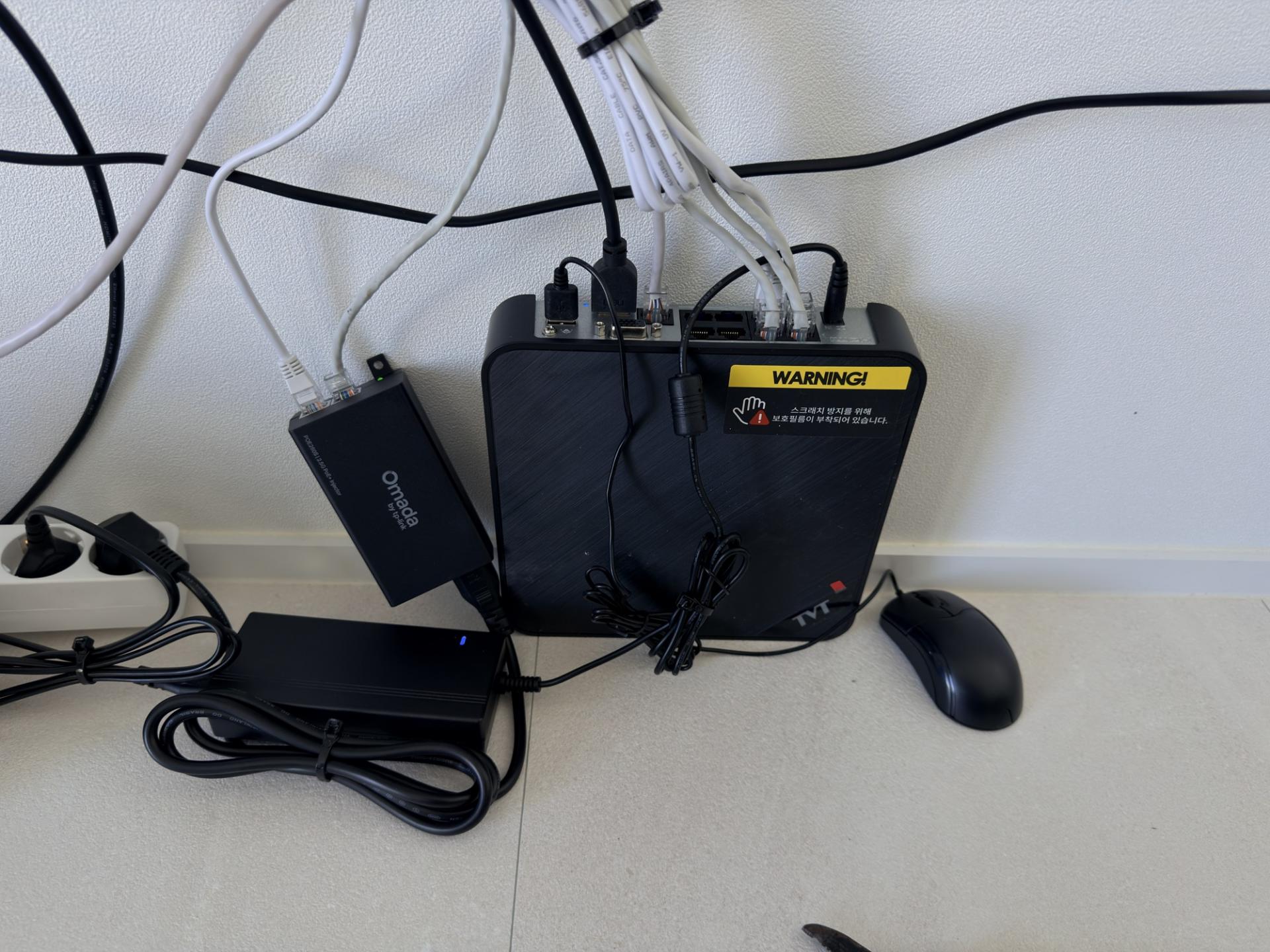

4TB 저장장치를 넣은 녹화기와 연결 장비 구성입니다.
휴대폰과 TV 연결, 마지막은 고객님과 함께
인터넷이 들어오는 현장이라 휴대폰 연동도 해드렸습니다.
집에서는 TV로도 보실 수 있게 연결했어요.
영상 보는 방법을 알려드린 뒤 고객님과 카메라가 설치된 곳을 하나씩 돌아봤습니다.
화면을 같이 보면서 원하시는 곳이 잘 나오도록 각도를 조금씩 조정해드렸어요.

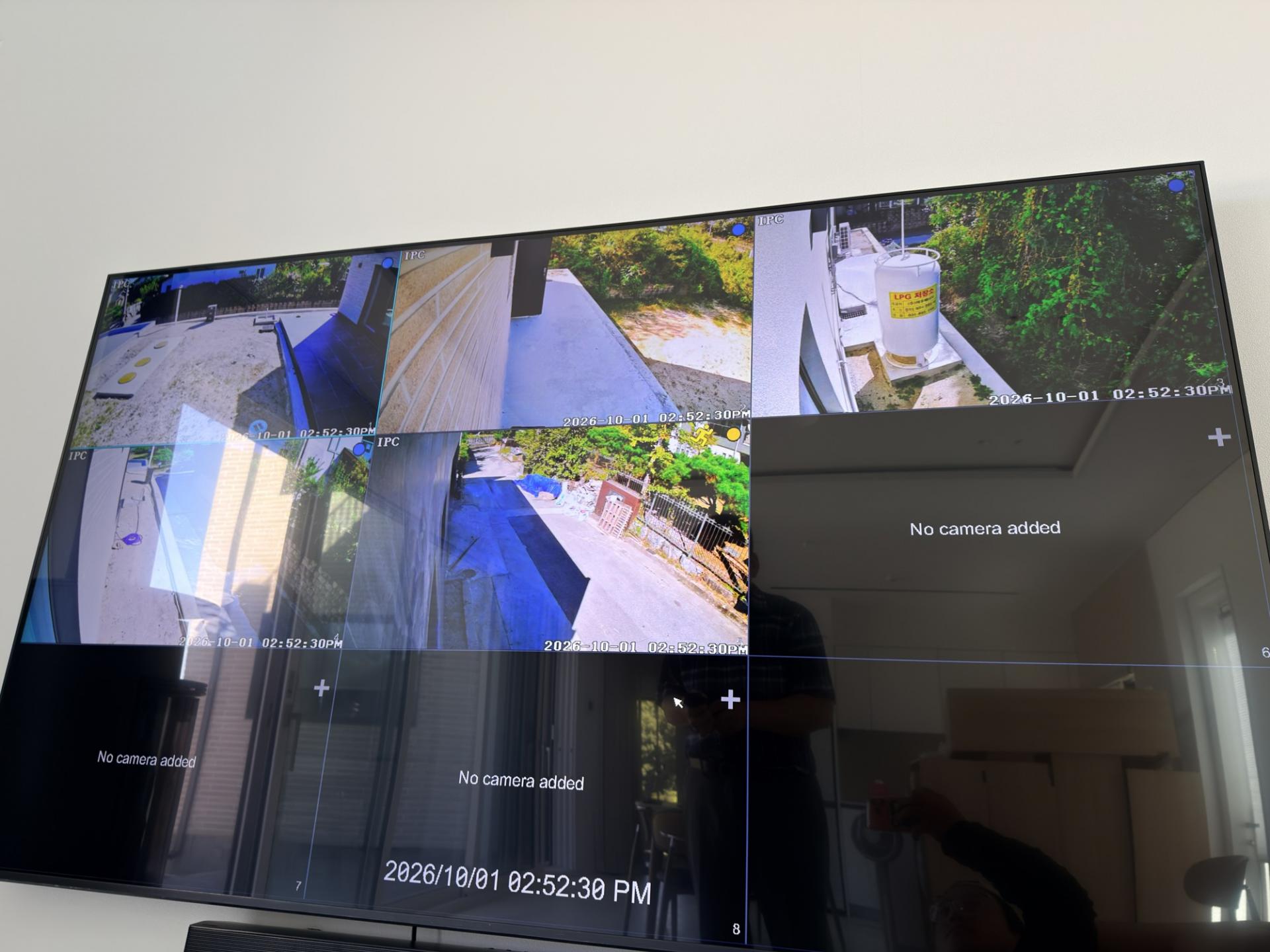

TV에서 다섯 곳의 영상을 확인한 화면입니다.
녹화기 쪽 CCTV 관련 코드에는 스티커를 붙여뒀습니다.
나중에 다른 기기의 전원 선과 헷갈리지 않도록 표시해드렸어요.

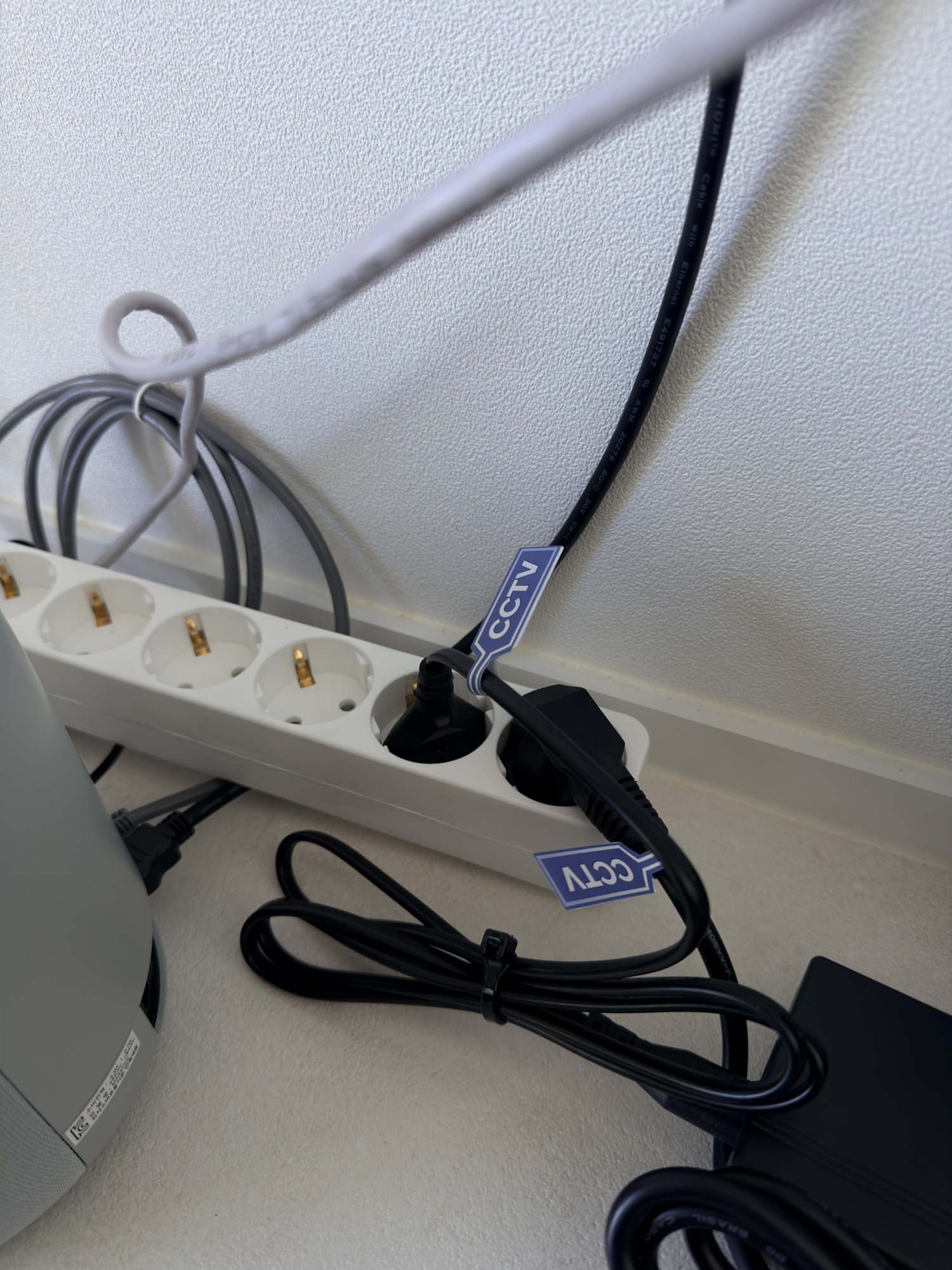

CCTV 전원 코드를 쉽게 구분할 수 있도록 표시 스티커를 붙였습니다.
작업한 자리를 청소하고 대문 앞 초인종 아래에 CCTV 작동중 안내판을 붙였습니다.
이렇게 여주 단독주택 현장을 마무리했어요.

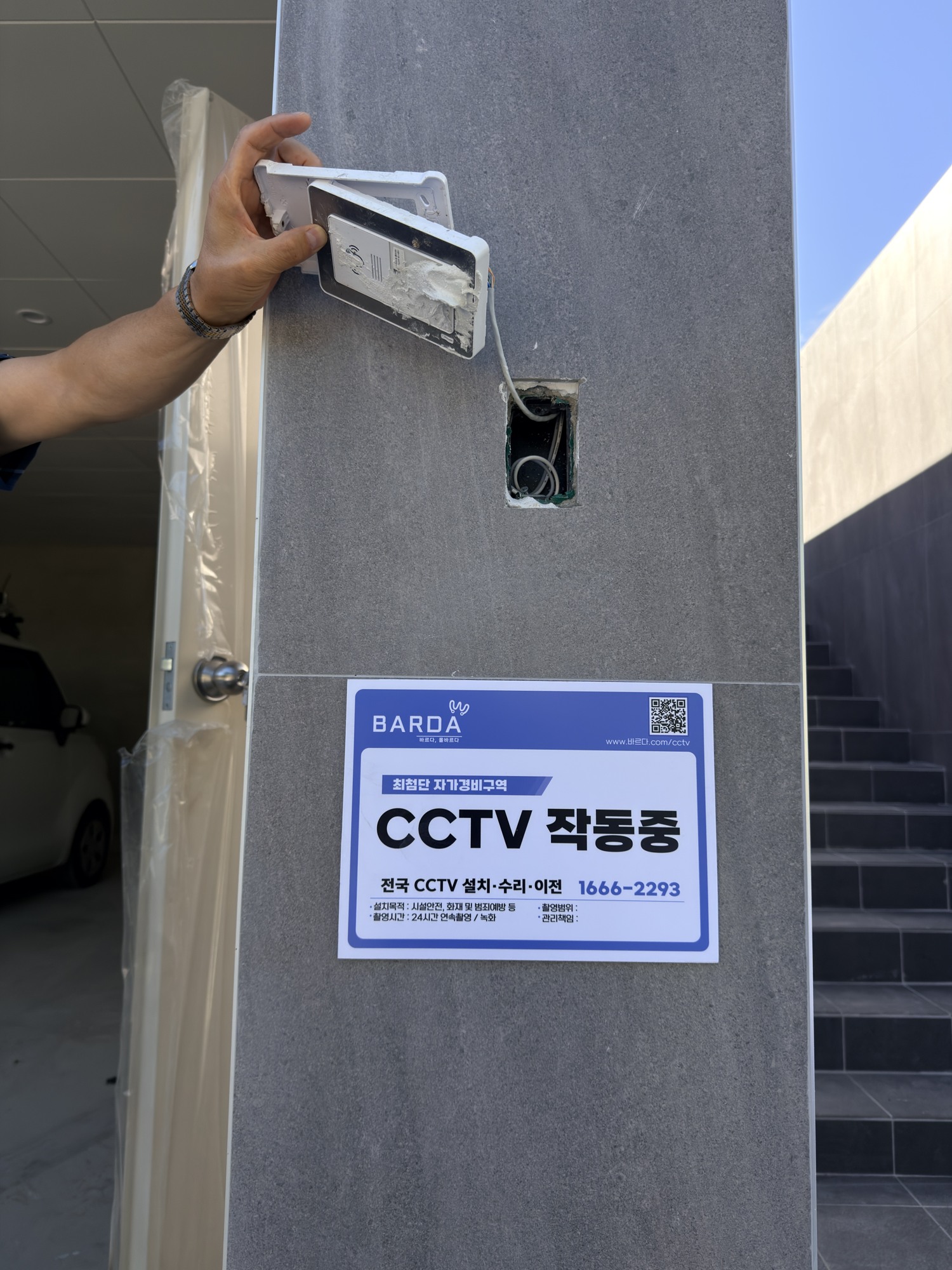

대문 앞 초인종 아래에 부착한 CCTV 작동중 안내판입니다.
이번 현장의 설치 비용은 125만 원이며, 부가세는 별도입니다.
기존 배선을 활용해서 주차장까지 다섯 곳을 연결해드렸습니다.
맡겨주시고 작업 내내 챙겨주신 고객님께 감사드립니다.
이번 현장 한눈에 보기
- 장소 : 경기도 여주시 우만동 신축 단독주택
- 카메라 : TVT IP 400만 화소 5대 / 최대 30프레임 지원
- 설치 위치 : 현관·뒷길·옆길·테라스·주차장
- 저장장치 : HDD 4TB / 예상 약 27일
- 배선 : 기존 UTP 4가닥 활용, PD 스위치 허브로 주차장 카메라 추가
- 추가 구간 : 외부용 UTP 케이블 + CD관
- 사용 및 마무리 : 휴대폰·TV 연결, 각도 조정, 전원 표시 스티커, 안내판
- 설치 비용 : 125만 원, 부가세 별도
이번 현장 Q&A
Q. 케이블이 네 가닥인데 카메라 다섯 대를 설치할 수 있나요?
이번 현장은 주차장 가까운 배선에 PD 스위치 허브를 연결해 한 대를 더 설치했습니다.
다른 현장에도 적용할 수 있는지는 배선과 장비 구성을 먼저 확인해야 합니다.
Q. 마당 공사가 남아 있어도 CCTV를 먼저 설치할 수 있나요?
이번에는 마당을 나중에 덮으실 예정이라 외부용 UTP 케이블을 CD관 안에 넣어뒀습니다.
공사할 구간을 미리 알려주시면 배선 경로를 잡을 때 함께 고려할 수 있어요.
Q. 휴대폰과 TV에서 모두 볼 수 있나요?
네, 이 현장은 휴대폰과 TV 양쪽에서 보실 수 있게 연결했습니다.
영상 보는 방법도 안내해드렸어요.
